En un sistema de megafonía, alarma por voz o intercomunicación, la robustez física de los dispositivos instalados es un factor determinante para su vida útil. Mientras que los equipos centrales operan en salas de control protegidas, los altavoces y los intercomunicadores son elementos de campo expuestos a agentes atmosféricos y, muy especialmente, a actos vandálicos, vibraciones intensas o golpes mecánicos accidentales. Para evaluar esta resistencia frente a agresiones físicas externas, se utiliza el grado de protección IK.
¿Qué es el grado de protección IK?
Imagen promocional en un entorno simuladoEl código IK es una clasificación numérico-normativa internacional que indica la capacidad del envolvente de un equipo eléctrico o electrónico para proteger sus componentes internos frente a impactos mecánicos externos.
Esta clasificación está normalizada por la norma europea EN 62262 (equivalente internacional IEC 62262 y normativa española UNE-EN 62262). Su objetivo es proporcionar un estándar homogéneo para que ingenieros, proyectistas e integradores puedan auditar de manera objetiva el nivel de robustez o resistencia antivándalo de un dispositivo.
La nomenclatura se compone de las letras IK seguidas de un número de dos dígitos (desde IK00 hasta IK10). A mayor número, mayor es la energía de impacto que el equipo es capaz de soportar sin poner en peligro su integridad física ni su correcto funcionamiento técnico.
¿Cómo se acredita el grado de protección IK?
Para asignar y certificar un determinado grado IK, la norma EN 62262 define rigurosamente la metodología de ensayo a la que se debe someter la envolvente del equipo. Durante las pruebas de laboratorio, el dispositivo se instala en sus condiciones normales de montaje y recibe una serie de impactos controlados en sus puntos más vulnerables (frontales, pulsadores, rejillas o visores).
Los ensayos se realizan mediante diferentes tipos de martillos estandarizados (martillo de péndulo, martillo de resorte o martillo de caída libre). Cada nivel IK especifica tres variables fundamentales:
- Energía de impacto (medida en Julios - J): Indica la fuerza ejercida sobre el equipo.
- Masa y material del elemento percutor: Varía desde piezas de poliamida hasta masas de acero de varios kilogramos.
- Distancia o altura de caída: Determina la velocidad y aceleración en el momento de la colisión.
Tabla de correspondencia del Código IK (EN 62262)
A continuación se detallan los 11 niveles definidos por la normativa, especificando la energía soportada y su equivalencia práctica con impactos cotidianos:
| Código IK | Energía de impacto (J) | Equivalencia de prueba (Caída libre) | Nivel de protección / Aplicación |
| IK00 | Sin protección | Sin ensayo | Uso exclusivo en interiores sin riesgo. |
| IK01 a IK05 | 0,14 J a 0,70 J | Caída de masas de 200g a 350g desde 7,5cm a 20cm | Protección contra leves toques o manipulación ligera. |
| IK06 | 1,00 J | Masa de 500 g cayendo desde 20 cm | Impactos manuales leves sin herramientas. |
| IK07 | 2,00 J | Masa de 500 g cayendo desde 40 cm | Golpes accidentales moderados. |
| IK08 | 5,00 J | Masa de 1,7 kg cayendo desde 30 cm | Resistencia antivándalo estándar: Soporta puñetazos o patadas directas. |
| IK09 | 10,00 J | Masa de 5,0 kg cayendo desde 20 cm | Alta resistencia antivándalo: Soporta impactos severos con objetos arrojadizos. |
| IK10 | 20,00 J | Masa de 5,0 kg cayendo desde 40 cm | Máxima resistencia antivándalo/industrial: Soporta golpes deliberados con martillos o barras de hierro. |
El matiz técnico: Intercomunicadores vs. altavoces
A la hora de redactar el pliego de prescripciones técnicas de un proyecto, la exigencia del índice IK varía sustancialmente según la tipología del equipo de campo:
Imagen promocional en un entorno simulado

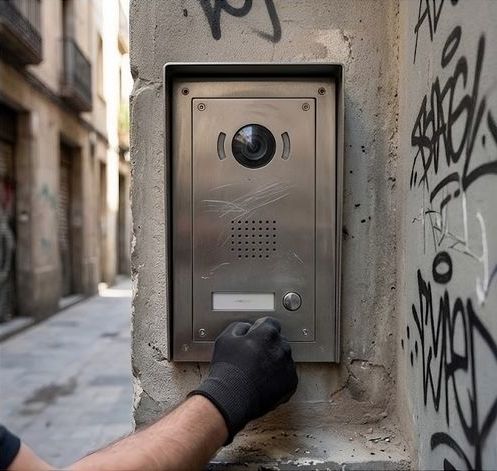

Intercomunicadores: El requisito crítico del IK
Los puestos de intercomunicación se instalan habitualmente a la altura de las manos (peajes, accesos a edificios, aparcamientos, prisiones, paradas de autobús, entornos industriales o estadios). Al ser elementos interactivos directamente al alcance de usuarios y transeúntes, sufren un alto riesgo de vandalismo, uso destructivo o impactos accidentales con vehículos y maquinaria.

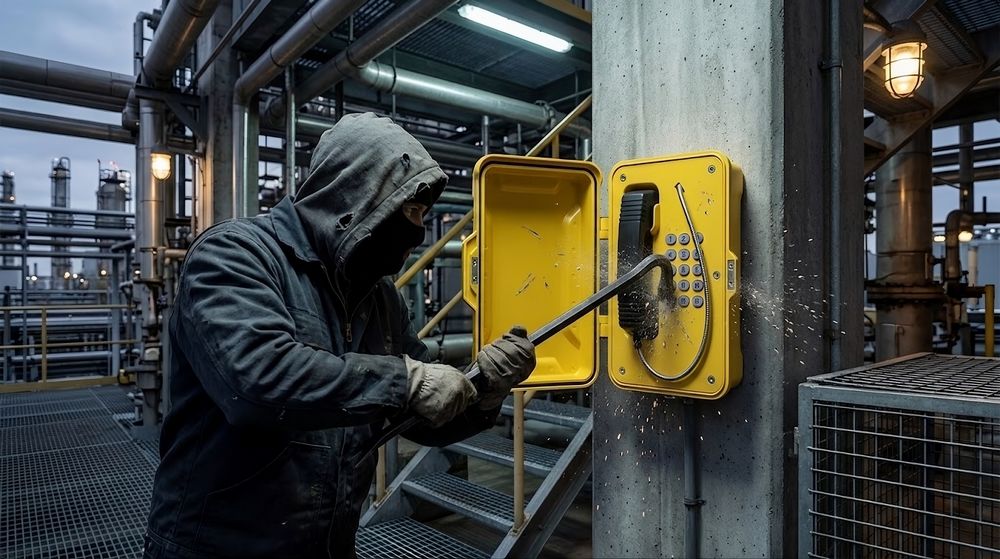

En este ámbito, exigir niveles IK08, IK09 o IK10 es un factor indispensable para garantizar la disponibilidad del servicio. Los chasis de acero inoxidable o aleaciones de aluminio fundido, junto a botones metálicos incrustados y visores de policarbonato de alta densidad, son característicos en intercomunicadores IK10.
Imagen promocional en un entorno simulado

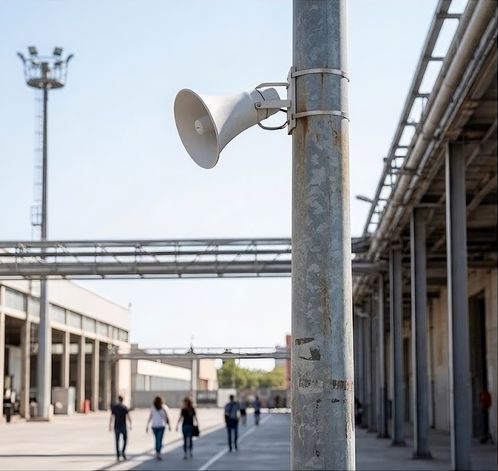

Altavoces: ¿Por qué no suelen declarar el código IK?
En megafonía y alarma por voz, la inmensa mayoría de los altavoces de techo, proyectores o exponenciales no publican el código IK en sus fichas comerciales. Esto no significa que sean frágiles, sino que su ubicación habitual se encuentra en techos, báculos o estructuras elevadas fuera del alcance de las personas, donde el riesgo de impacto mecánico directo es prácticamente nulo.
La excepción, los altavoces con certificación ATEX
La norma de ensayo EN 60079-0 exige someter a las envolventes ATEX a rigurosas pruebas de choque mecánico (habitualmente ensayos de impacto de 7 Julios). Por tanto, aunque un altavoz exponencial ATEX no suele comercializarse con el sello IK impreso, sus pruebas de certificación garantizan de forma implícita una resistencia estructural equivalente a niveles IK08 o IK09.
El grado IK no actúa solo
Un equipo con envolvente de acero inoxidable certificado con IK10 puede ser totalmente inmune a los golpes de un martillo, pero resultará inservible si la lluvia penetra en sus circuitos o si los gases inflamables del ambiente provocan una ignición.

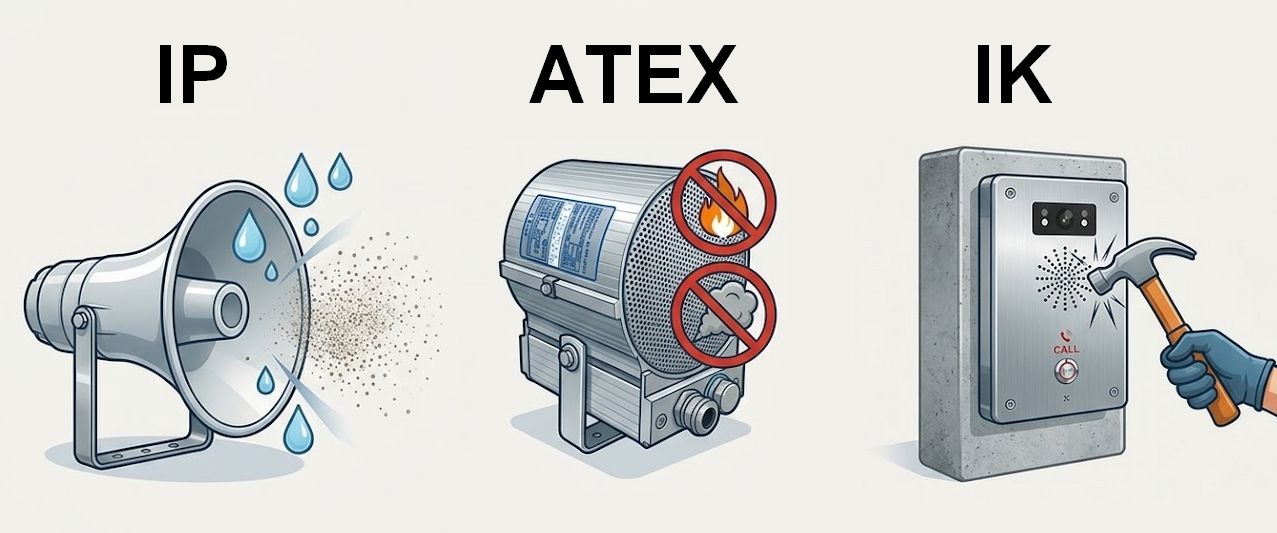

Por ello, el diseño y selección de equipos de campo en proyectos exigentes requiere evaluar otros tipos de protecciones físicas, las más habituales son el grado IP y la certificación ATEX, además del grado IK.
- Grado IP (EN 60529): Para garantizar la estanqueidad frente a agua y polvo.
- Grado IK (EN 62262): Para asegurar la supervivencia estructural ante golpes o vandalismo.
- Certificación ATEX (EN 60079): Para prevenir explosiones en áreas con gases o polvos combustibles.
Soluciones de Intercomunicación y Megafonía en OPTIMUS
En OPTIMUS disponemos de una completa propuesta tecnológica adaptada a los requerimientos de durabilidad mecánica más estrictos:
- Puestos de intercomunicación de alta resistencia: Contamos con gamas que alcanzan desde IK08 (como la serie IX de AIPHONE) e IK09 (series de CASTEL), hasta el máximo grado de robustez IK10 presente en modelos de FANVIL y sobre todo en la gama del especialista J&R (muchas de ellas integrando además IP67, opciones con puerta metálica protectora y certificación ATEX).
- Megafonía industrial: Muchos altavoces están fabricados en materiales resistentes a la intemperie y su construcción es especialmente robusta, y las soluciones especializadas del fabricante DNH incluyen modelos certificados ATEX, con altísimas prestaciones de resistencia mecánica (implícitamente IK08/IK09) y térmica.
Conclusión: El entorno determina el equipo
Seleccionar el equipo adecuado no consiste en buscar la cifra máxima de IK en todas las situaciones, sino en evaluar de forma precisa los riesgos del entorno de instalación. Un diseño eficiente equilibra la inversión garantizando que cada altavoz o intercomunicador responda con absoluta fiabilidad técnica durante toda su vida útil.
