Els connectors i cables són elements essencials en qualsevol sistema de megafonia. Són els encarregats de transmetre el senyal d'àudio entre dispositius com micròfons, processadors, amplificadors i altaveus, garantint qualitat, estabilitat i compatibilitat en tot el recorregut. Una selecció correcta influeix directament en el rendiment del sistema i en la facilitat d'instal·lació o manteniment.
En aquesta secció s'expliquen els connectors més habituals en entorns de megafonia professional: XLR, RJ45, JACK i MINIJACK, DIN, RCA...
Una instal·lació de megafonia no només depèn de l'equip: també de com es connecten els seus senyals.
Quina funció té el connector RJ45 en sistemes de megafonia?
El RJ45 s’utilitza per al transport d’àudio digital en xarxes Ethernet mitjançant els protocols més habituals. Permet enviar múltiples canals d’àudio per un sol cable i facilita el control remot dels dispositius des de la xarxa.
És essencial en instal·lacions modernes que integren la megafonia amb sistemes informàtics i de gestió centralitzada.
Quina diferència hi ha entre JACK i MINIJACK en megafonia?
Tots dos connectors tenen forma cilíndrica, però amb mesures diferents:
-
JACK (6.35 mm): usat en consoles, entrades auxiliars i certs equips portàtils.
-
MINIJACK (3.5 mm): habitual en reproductors, ordinadors i dispositius mòbils.
Poden transmetre senyals estèreo o mono, i és molt habitual per connectar auriculars, micròfons i altaveus a ordinadors o telèfons. class="UV3uM">

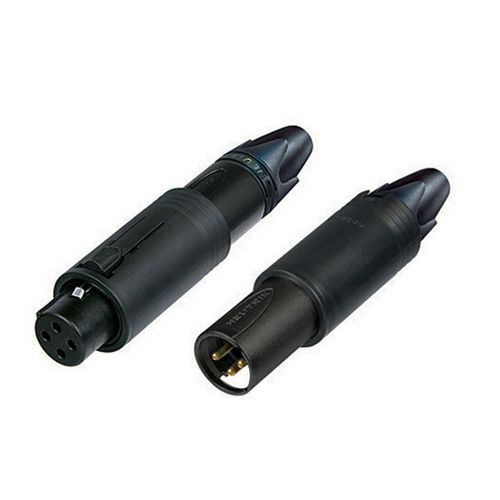

Què aporta el connector XLR en instal·lacions de megafonia?
El XLR garanteix una connexió balancejada que redueix interferències. És l'estàndard professional per a micròfons, mescladors, etapes de potència i equips d'evacuació per veu.
Ofereix fiabilitat, bloqueig segur i alta qualitat de transmissió, especialment en instal·lacions certificades segons normativa EN 54.
Per què es fa servir el connector RCA en megafonia?
El connector RCA permet transmetre senyals d'àudio no balancejats (asimetrics) en mode estèreo. És pràctic en una instal·lació de so per connectar les fonts sonores de música, de missatges pregravats...
Encara que és sensible al soroll, és útil en trajectes curts o zones de baixa interferència electromagnètica.

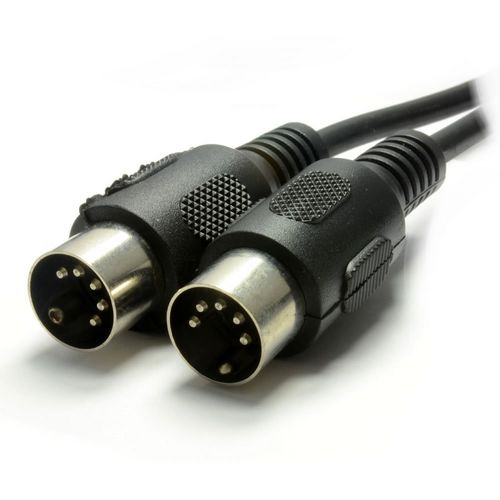

Què és un connector DIN de cinc puntes (DIN 5p)?
És un connector circular amb cinc pins metàl·lics disposats en semicercle. S’utilitza en aplicacions de megafonia per transmetre senyals de control o àudio de baixa freqüència en connexions segures i estables.
La seva forma ajuda a prevenir errors de connexió i garanteix un contacte fiable en instal·lacions on es requereixi una senyal clara i contínua.
