En altres articles s’ha vist, per a cadascun dels tipus d’altaveus, les principals recomanacions utilitzades en megafonia per a la seva distribució i, per tant, el càlcul de la quantitat necessària. A partir de l’experiència és possible resoldre directament un bon nombre de situacions, però en més d’una ocasió serà necessari recórrer a la simulació acústica per, en aproximacions successives, afinar i determinar la millor solució.
Recordem que el pas previ a determinar la quantitat d’altaveus necessària és escollir adequadament el o els tipus d’altaveu per a cada recinte a sonoritzar, i que només després de saber aquesta quantitat podrem continuar amb el projecte calculant la potència necessària i configurant la resta de la instal·lació.
Exemple

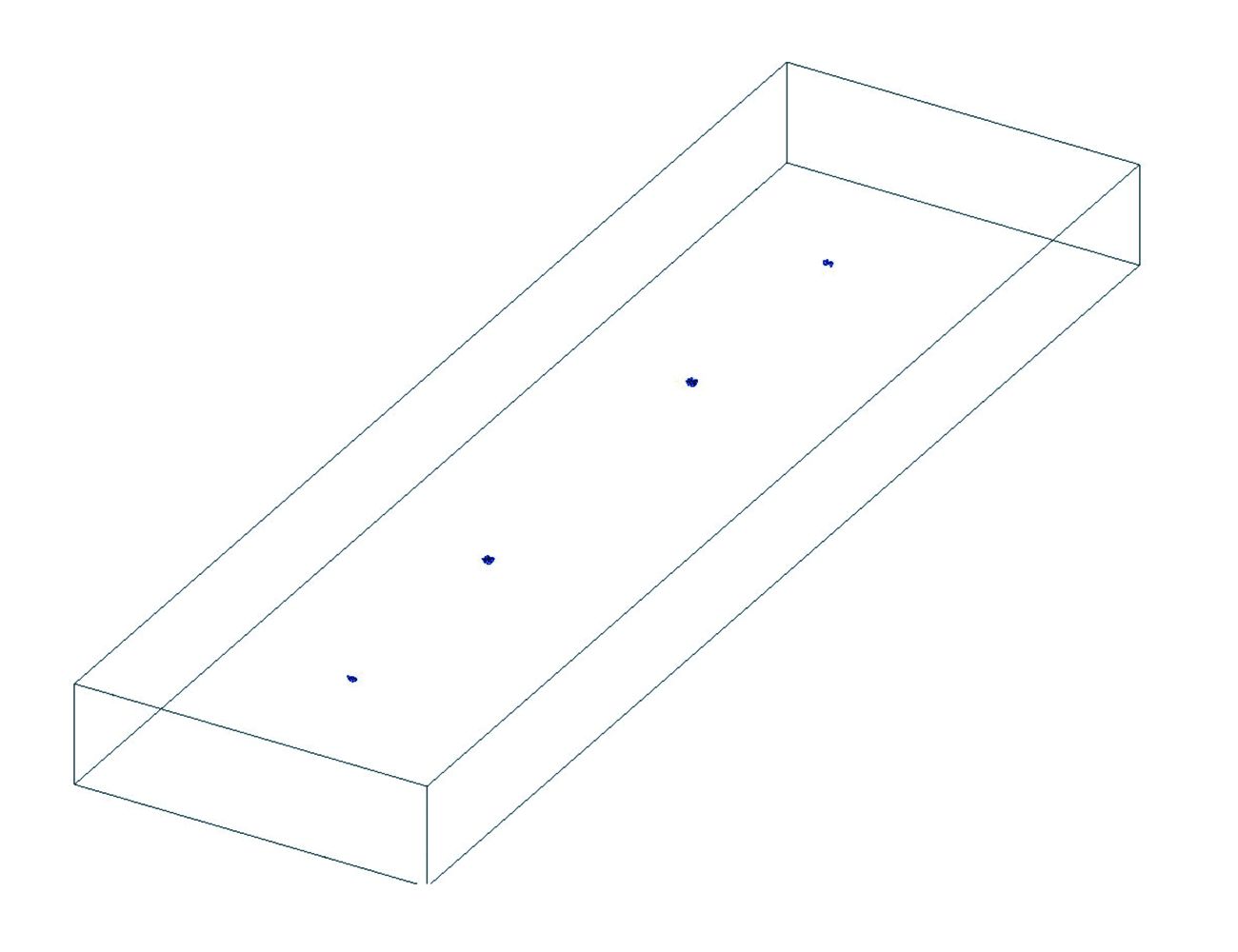

Es pretén sonoritzar un recinte de 90 x 30 m amb dues possibles solucions, una amb projectors acústics i una altra amb altaveus exponencials. El soroll és de 60 dB SPL.
Es tracta d’un espai de 2700 m2 i no tenim més dades que el soroll ambient de 60 dB SPL, que ens porta a buscar pressions sonores de més de 75 dB per garantir la intel·ligibilitat, que la proporcionen tant els projectors com els exponencials.
Els projectors acústics proporcionen un SPL màxim al voltant dels 105 dB, i els altaveus exponencials al voltant dels 125 dB. Aquesta diferència de pressió acústica permet col·locar els altaveus exponencials a més altura, cobrint més espai. Aquesta seria la recomanació general per als 60 dB SPL de soroll:
Projector acústic instal·lat entre 3 i 5 m, un cada 120 m2: total 23 unitats
Altaveu exponencial instal·lat entre 4 i 6 m, un cada 310 m2: total 9 unitats
Exemple

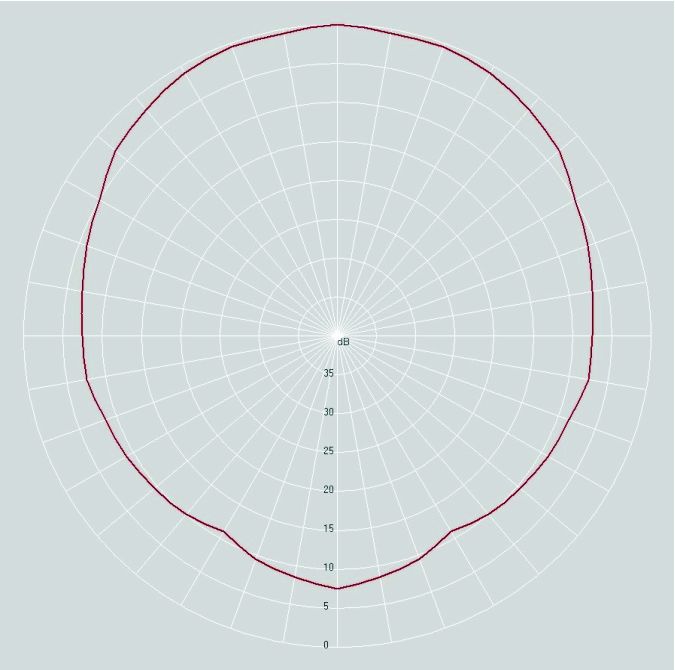

12 projectors acústics (20 W RMS, sensibilitat 93 dB SPL) en dos grups de quatre unitats (360º) més 2 grups de dues unitats (180º).

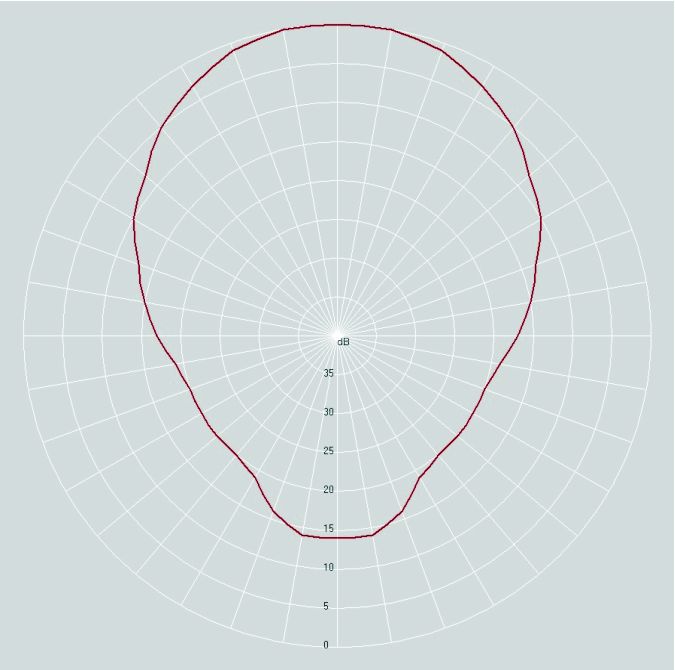

10 altaveus exponencials (30 W RMS, sensibilitat 109 dB SPL) en dos grups de tres unitats (360º) més 2 grups de dues unitats (> 180º).

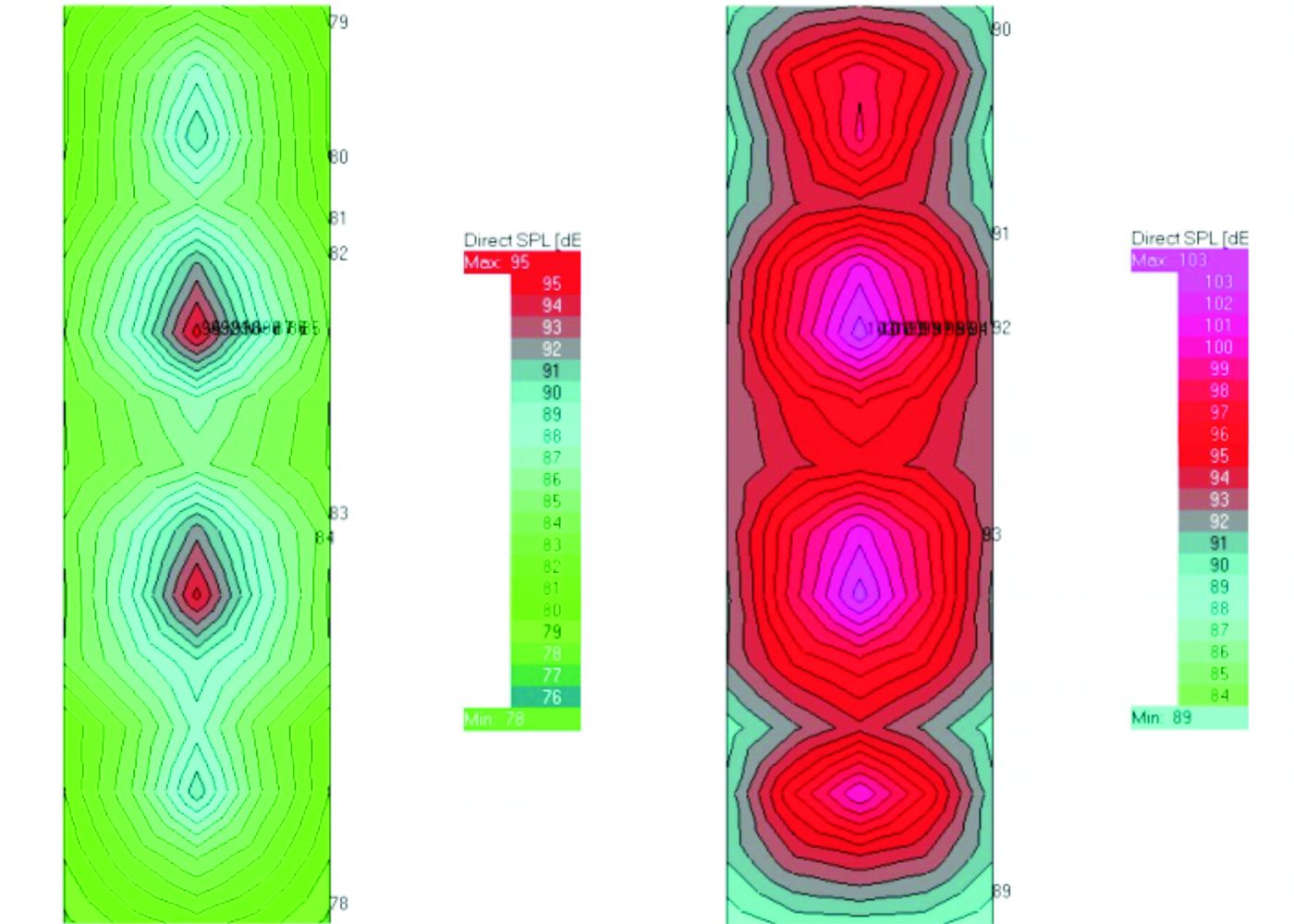

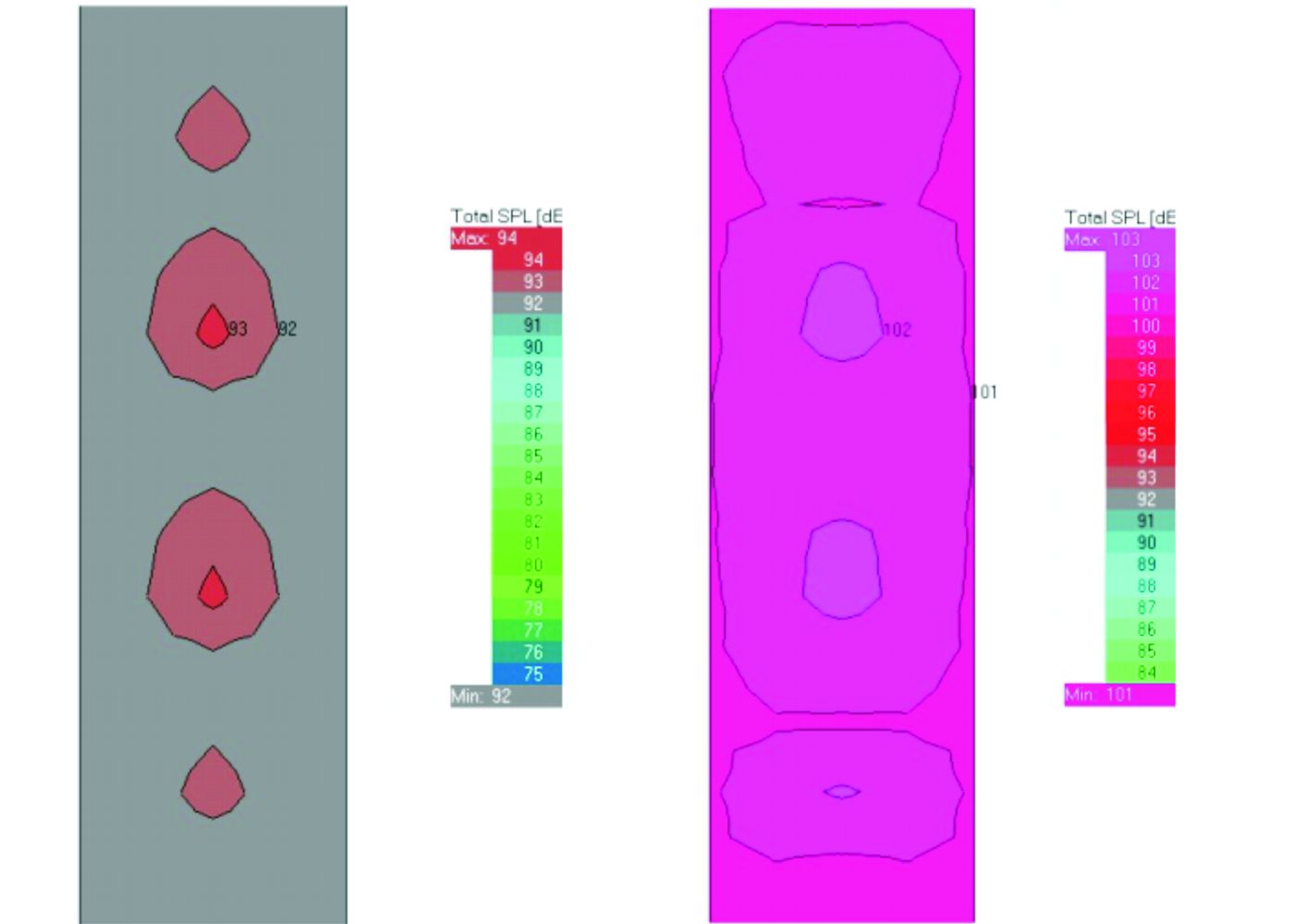

En primer lloc es calcula la pressió acústica (SPL), en camp directe i total:

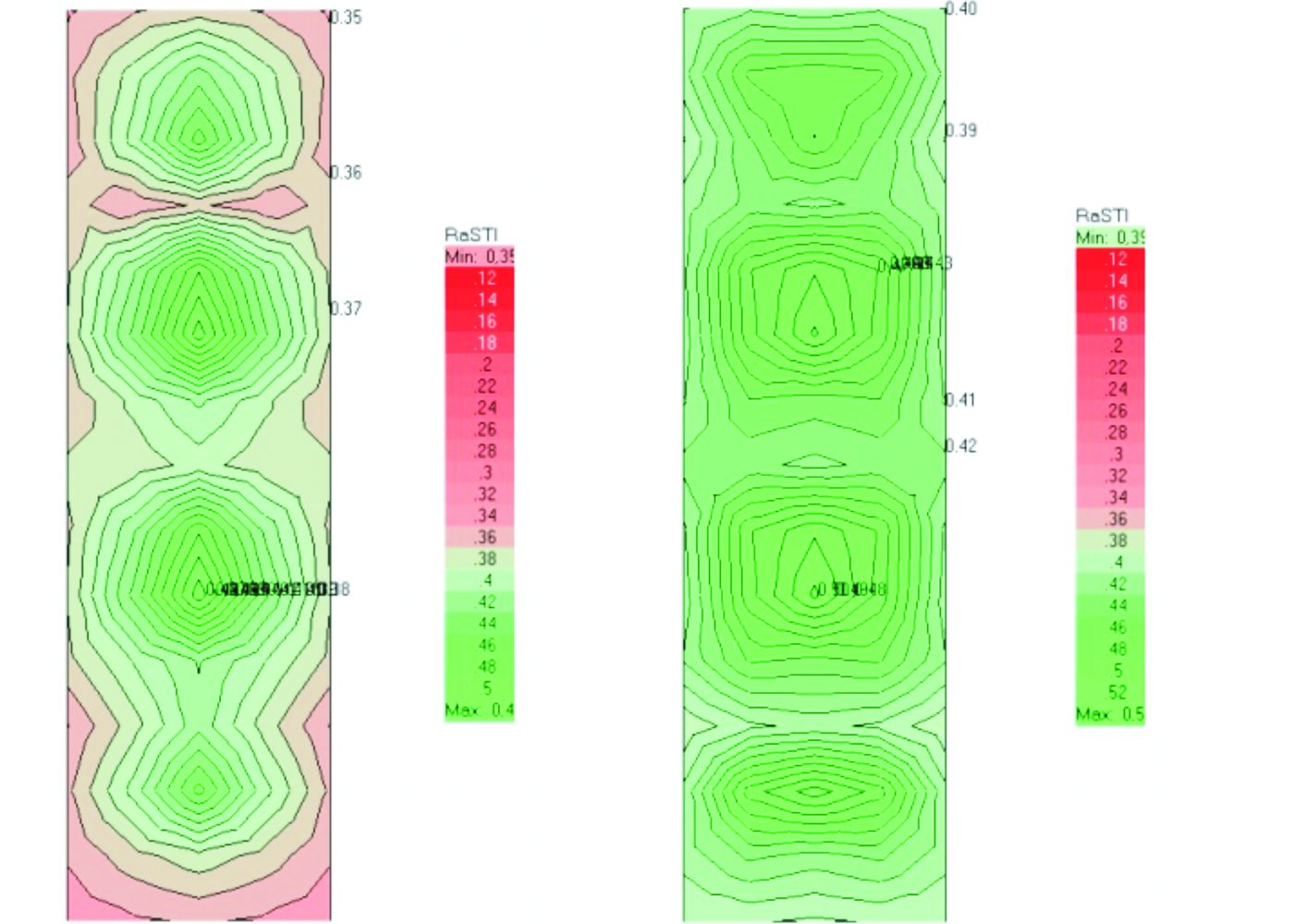

Posteriorment es calcula la intel·ligibilitat
CONCLUSIONS
La cobertura acústica és uniforme, amb una variació de SPL total inferior a 1 dB.
Amb 10 W de potència a l’altaveu, el projector garanteix una SNR > 12 dB i l’exponencial garanteix una SNR > 21 dB. Es considera un soroll <80 dB.
Els exponencials proporcionen millor SPL, intel·ligibilitat i grau de protecció, i per tant són la millor opció.
Tanmateix, si es vol millorar la resposta en freqüència i s’assumeix el cost de l’augment de potència aplicada a cada projector, o la seva quantitat, per garantir una SNR d’almenys 15 dB, la solució amb projectors és una bona alternativa.
