Alta impedància

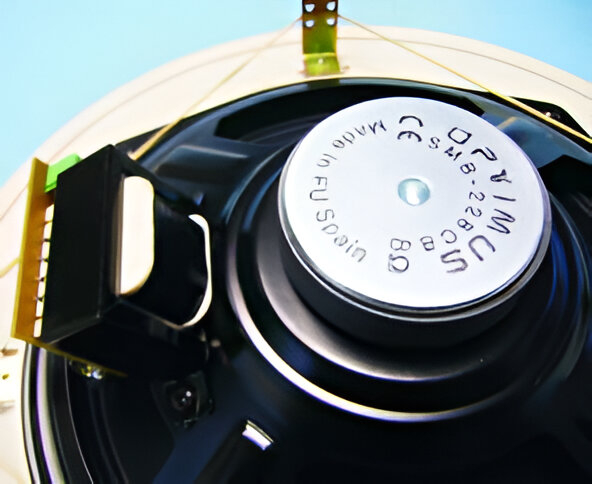

En afegir un transformador a l’altaveu s’eleva la impedància del conjunt i es fa possible treballar amb moltes unitats en paral·lel. La sortida de potència dels amplificadors de megafonia és de tensió constant i elevada (típicament 100 V), i la intensitat de sortida és baixa. Per tant, amb cables de secció habitual, per sota dels 4 mm2, és possible connectar una gran quantitat d’altaveus a gran distància.
Exemple
Amplificador de megafonia de 120 W amb sortida en línia de 100 V.
- Impedància de sortida: Z = 1002/120 = 83,33 Ω

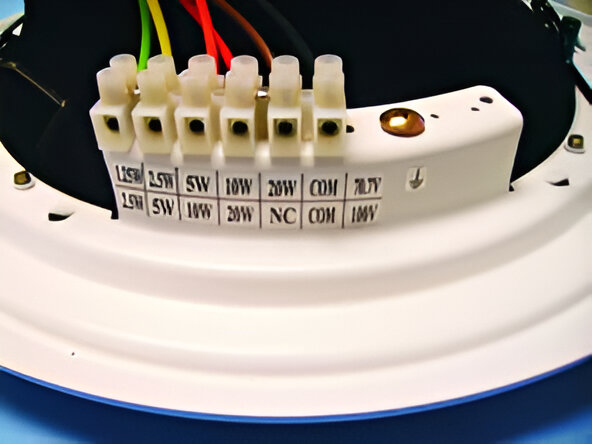

Altaveu de megafonia amb transformador 100 V / 5 W
- Impedància de l’altaveu + transformador: Z = 1002/5 = 2 kΩ
Quants altaveus (n) es poden connectar, amb la fórmula de connexió en paral·lel?
- n = 2000 / 83,33 = 24 altaveus
En megafonia és més habitual i pràctic fer els càlculs amb la potència, tant la de l’amplificador com la dels altaveus, sempre que estiguin referits a la mateixa tensió de sortida (100 V, tot i que és possible treballar a 70 V i a 50 V).
La fórmula a aplicar, en megafonia, és
En l’exemple anterior, el càlcul es simplifica: n = 120 / 5 = 24
Alguns amplificadors de megafonia disposen de sortides de potència de 100 V, 70 V i 50 V. Com que la potència que lliuren és la mateixa, varia la seva impedància de sortida:
Z(100 V) = 1002/W
Z(70 V) = 702/W = 1/2·Z(100V)
Z(50 V) = 502/W = 1/4·Z(100V)

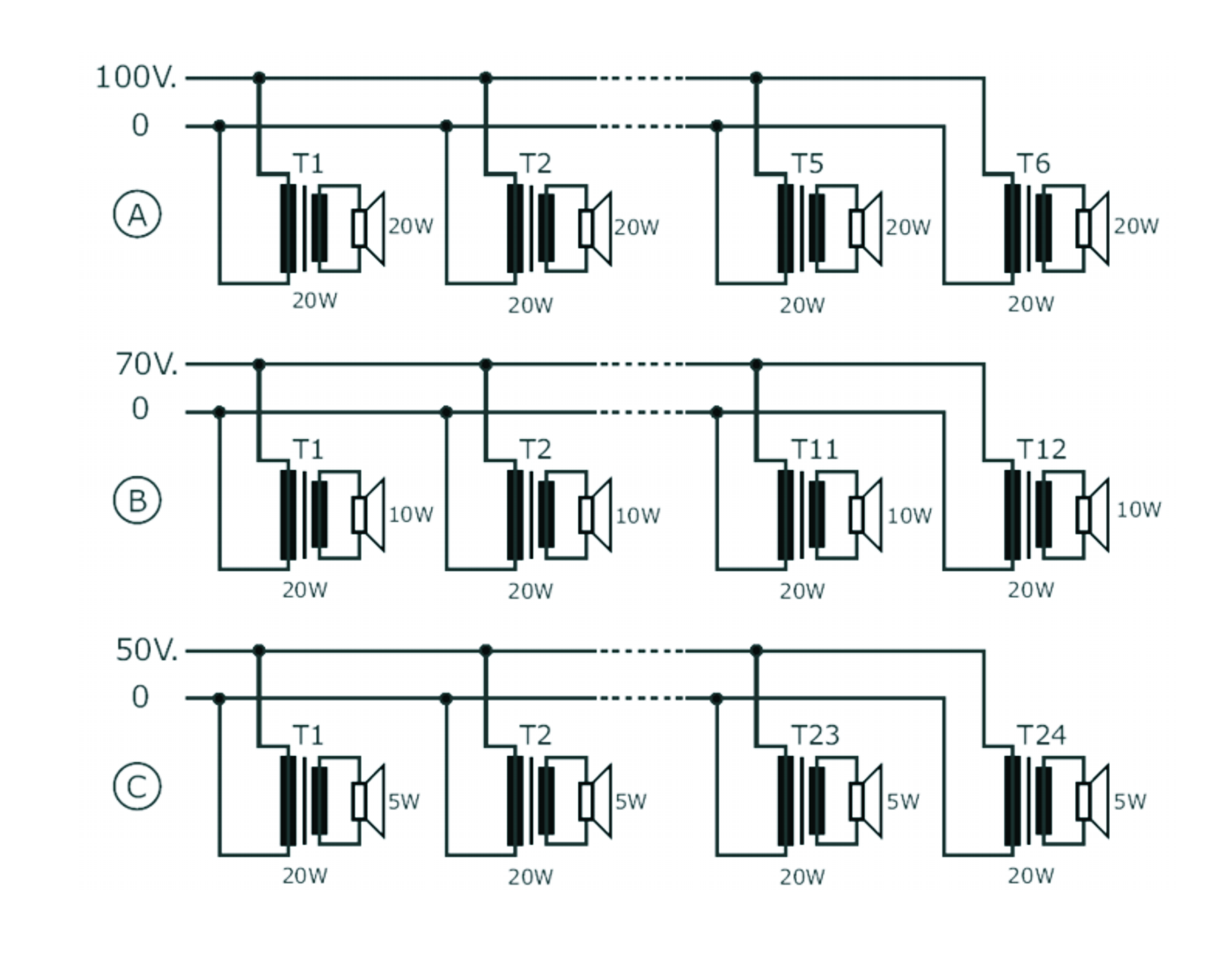

Un altaveu amb transformador per línia de 100 V es pot connectar a la sortida de 70 V o de 50 V d’un amplificador. Com que la seva impedància és la mateixa, treballarà a la meitat o a un quart de potència:
P (línia de 70 V) = 1/2·P(línia de 100 V)
P (línia de 50 V) = 1/4·P(línia de 100 V)
Exercici
Altaveu amb transformador de línia de 100 V i 20 W. Quina potència màxima proporcionarà connectat a les línies de 70 i 50 V d’un amplificador?
SOLUCIÓ
- impedància: 1002 /20 = 500 Ω
- línia de 70 V
- P = 702 /500 = 9,8 W ~ 10 W
- línia de 50 V
- P = 502 /500 = 5 W
