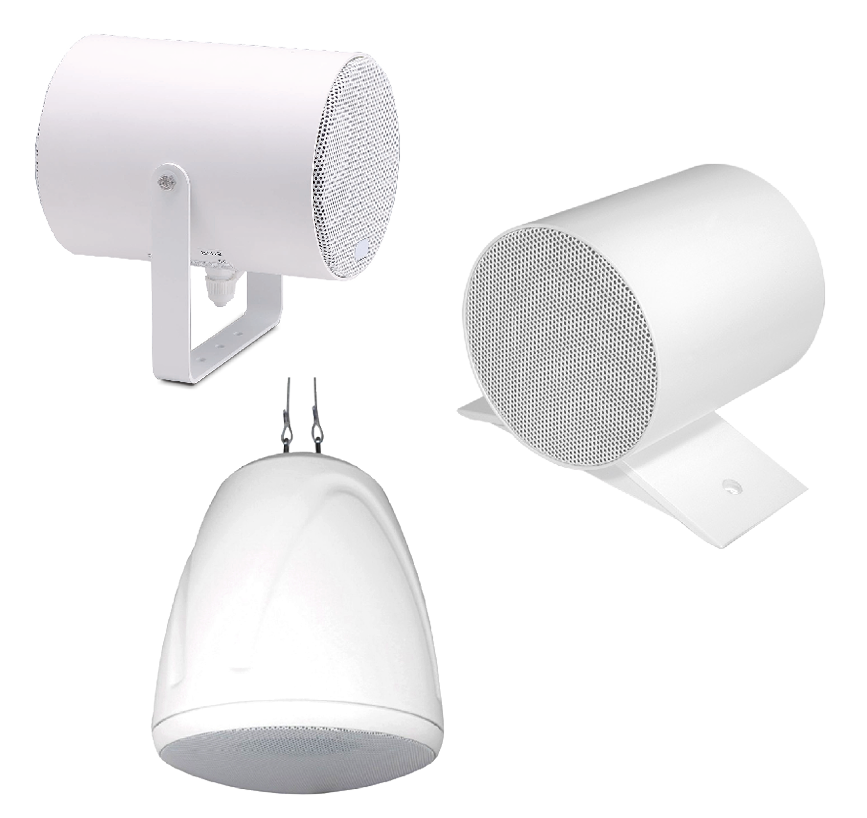

Els projectors acústics són adequats en situacions en què es requereix una elevada pressió acústica i una bona qualitat per a la distribució de música. En la seva construcció intervé un altaveu de banda ampla allotjat en un recinte dissenyat per aconseguir un feix de pressió sonora elevat i ben definit, així com una bona resposta en freqüència.
Inclouen un ancoratge per a instal·lació en paret o sostre. Molts models estan preparats per a instal·lacions a l’exterior.
La seva sensibilitat és elevada, i per tant el seu rendiment acústic; amb pocs W de potència i menor cost d’amplificació s’aconsegueixen pressions sonores elevades (>105 dB SPL amb 20 W).
La qualitat de la reproducció musical és bona gràcies a l’ample de banda ampli, superior en molts models als 15 kHz.
Els models més eficaços poden assolir els 20 ~ 30 m amb un bon nivell de pressió acústica.
Models bidireccionals especials per a passadissos, i models suspesos per apropar l’altaveu a l’oient.
Compromís entre elevada pressió acústica i una bona qualitat per a la distribució de música.
S’instal·len en recintes esportius, aparcaments, estacions de ferrocarril, autobusos, metro...
Recomanacions de distribució
En condicions com les comentades anteriorment, la recomanació d’instal·lació seria:
- En zones estretes amb sostres baixos (andanes de metro, aparcaments) cada 5 ~ 10 m
- En zones estretes amb sostres alts (passadissos de centre comercial) cada 10 ~ 20 m
- En zones diàfanes cada projector cobreix entre 200 i 400 m2
Exercici
Sonoritzar una estació de ferrocarril amb 3 andanes de 70 m, dues d’elles dobles (amb vies a ambdós costats). L’alçada de muntatge és de 3,5 m i el soroll ambient és de 70 dB SPL.
QUANTITAT D’ALTAVEUS
- L’espaiat ve determinat per les característiques de l’andana. Un valor típic és cada 6 m.
- En una andana de 70 m: 70/6 = 11,67 (~12 projectors).
- En les andanes dobles, 12 projectors orientats cap a una via i 12 cap a l’altra.
- En total es necessitaran 60 altaveus.
CÀLCULS ACÚSTICS
- distància altaveu a l’oient més allunyat: d2 = 62 + (3,5-1,5)2 : d = 6,32 m
- atenuació a l’alçada de l’oient (1,5 m): 20·log 6,32 = 16,02 dB SPL
- SPL necessari 1 W, 1 m (SNR = 15 dB): 70 + 16,02 + 15 = 101,02 dB SPL
- Per tant, es pot utilitzar un altaveu amb una SPL màxima > 101,02 dB SPL
