Les esferes acústiques estan constituïdes per un reflector extern i un o diversos altaveus a l’interior d’una envolvent esfèrica, de manera que s’aconsegueixen angles de radiació de 360º en horitzontal i 180º en vertical. Són altaveus que garanteixen una cobertura acústica uniforme en grans superfícies.
Les esferes acústiques reprodueixen les freqüències baixes, mitjanes i altes de forma uniforme (en totes les direccions) dins la seva àrea de cobertura de 180º x 360º.
Es maximitza la intel·ligibilitat de la veu i la qualitat de la música.
Es crea un camp sonor difús, sense estridències, distorsions ni ressonàncies. El so no es percep amb direccionalitat.
Es necessiten menys esferes acústiques que altaveus convencionals per al mateix espai.
La difusió uniforme s’aconsegueix a partir d’una certa alçada mínima (~ 4 m). Les esferes acústiques s’instal·len al centre del recinte, penjades del sostre. Si se’n necessiten diverses, es reparteixen procurant que cobreixin àrees iguals.
La quantitat d’esferes depèn de les dimensions del recinte, l’alçada entre l’altaveu i el terra i la variació màxima desitjada en el camp sonor (habitualment 4 dB).
Són altaveus adequats per a pavellons esportius, gimnasos, naus de venda, fires de mostres, museus...
Recomanacions de distribució
En condicions com les comentades anteriorment, per a un recinte de 80 x 60 m, la recomanació d’instal·lació seria:
- En sostres de 5 m d’alçada, 1 esfera cada 200 m2
- En sostres de 8 m d’alçada, 1 esfera cada 500 m2
- En sostres de 11 m d’alçada, 1 esfera cada 1.200 m2

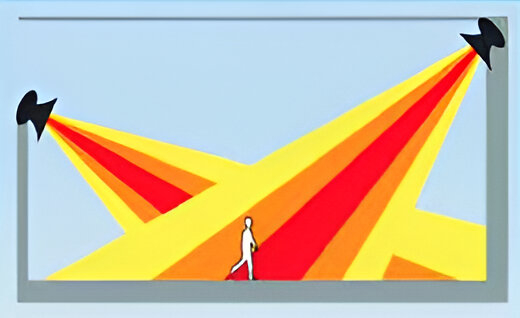

Cobertura acústica d’altaveus de sostre estàndard, amb un angle de cobertura que s’estreny a mesura que augmenta la freqüència.

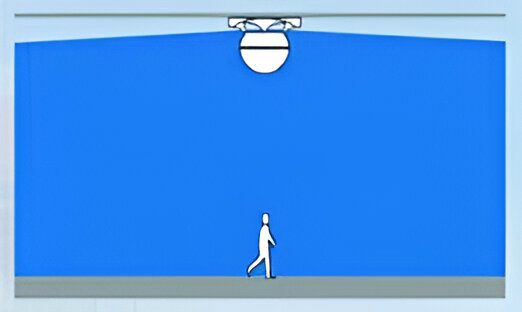

Cobertura acústica d’una esfera, més àmplia (360º H x 180º V) i uniforme per a totes les freqüències
Exemple
Sonorització d’un pavelló firal de 65 x 80 m (5.200 m2), amb un soroll ambient de 75 dB SPL i una alçada de muntatge d’11 m.
SOLUCIÓ
- per a sostres de 11 m d’alçada, un altaveu cada 1.200 m2: 5200 / 1200 = 4,33 (4 esferes)
- la pèrdua per atenuació serà de 20·log(11-1,5) = 19,55 dB SPL
- la variació màxima desitjada en el camp sonor és de 4 dB, que ja inclou la pèrdua per la distància de l’oient a l’eix de l’altaveu.
- SPL necessari 1 W, 1 m (SNR = 15 dB): 75 + 4 + 19,55 + 15 = 113,55 dB SPL
- Per tant, es pot utilitzar un altaveu amb una SPL màxima > 113,55 dB SPL.
