CÀLCUL DE LA SECCIÓ DE CABLE

Amb la calculadora de secció en línia de 100 V (i 70 V) se simplifica el càlcul de la secció recomanada per al cable de megafonia. A més té en compte altres paràmetres, com la conductivitat del conductor, la temperatura ambient o la caiguda de tensió/potencia màxima.

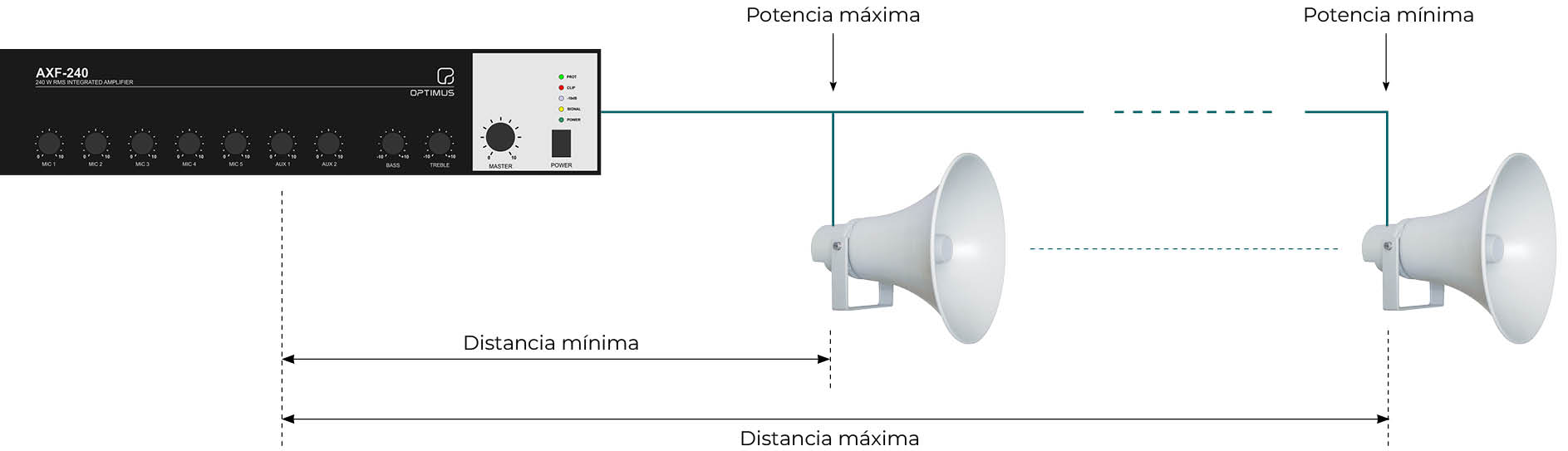

Les dades necessàries són:

  • La potència màxima, que es correspon o bé amb la de l'amplificador o amb la dels altaveus instal·lats. En cas de dubte, el millor és col·locar la de l'amplificador, per si en un futur s'afegeixen altaveus fins a la seva capacitat màxima.
  • La potència mínima, la de l'altaveu col·locat en el punt més allunyat de la instal·lació.
  • La distància mínima, a la qual s'instal·la el primer altaveu.
  • La distància màxima, a la qual s'instal·la l'últim altaveu.

EsquemaCalculadoraSeccioCable



Calculadora

Línea de altavoces / Línia d'altaveus / Speaker line *
Caída de tensión / Caiguda de tensió / Voltage drop *
Temperatura / Temperature *
Potencia de los altavoces conectados / Potència dels altaveus connectats / Power of the connected speakers
Potencia total de los altavoces conectados al amplificador o etapa de potencia / Potència total dels altaveus connectats a l'amplificador o etapa de potència / Total power of the speakers connected to the amplifier or power amp
En caso de instalación distribuida, la potencia del altavoz más alejado / En cas d'instal·lació distribuïda, la potència de l'altaveu més allunyat / In case of distributed installation, the power of the furthest speaker
Distancia entre altavoces y amplificador / Distància entre altaveus i amplificador / Distance between speakers and amplifier
Distancia al altavoz más alejado / Distància a l'altaveu més allunyat / Distance to the furthest speaker
En caso de instalación distribuida, distancia al altavoz más cercano / En cas d'instal·lació distribuïda, distància a l'altaveu més proper / In case of distributed installation, distance to the nearest speaker
Sección teórica / Secció teòrica / Theoretical section (mm2)
Sección teórica si todos los altavoces se colocan al final de la línea (caso más desfavorable) / Secció teòrica si tots els altaveus es col·loquen al final de la línia (cas més desfavorable) / Theoretical section if all speakers are placed at the end of the line (worst case)
Sección orientativa en el caso de instalación distribuida de los altavoces. En caso de duda, la recomendación es utilizar el cálculo con la carga al final de la línea.
Secció orientativa en cas d'instal·lació distribuïda dels altaveus. En cas de dubte, la recomanació és fer servir el càlcul amb la càrrega al final de la línia.
Guideline section for distributed speaker installations. When in doubt, it is recommended to use the calculation with the load at the end of the line.

A partir del càlcul anterior, convé seleccionar una de les seccions estandarditzades de sistema mètric (normalment la superior). En l'àrea d'influència nord-americana, les seccions dels cables se solen expressar en el sistema AWG (American Wire Gauge). Encara que no existeix una correspondència inequívoca entre tots dos, ja que les seves especificacions quant a secció i resistència dels conductors difereixen entre si, amb la taula següent és possible triar la secció nominal correcta en els dos sistemes.

0,25 mm2 AWG23 (0,26 mm2)
0,50 mm2 AWG20 (0,52 mm2)
0,75 mm2 AWG18 (0,82 mm2)
1,00 mm2 AWG17 (1,04 mm2)
1,50 mm2 AWG15 (1,65 mm2)
2,50 mm2 AWG13 (2,62 mm2)
4,00 mm2 AWG11 (4,17 mm2)

A tall d'exemple, si en la calculadora per a 150 W i 100 m (100 V, 10%, coure i 70°) surt una secció de 0,61 mm2, en el sistema mètric triarem 0,75 mm2 i en l'americà AWG18.

Artícles d'ajuda

Alta impedància | Secció cable 100 V

ATENCIÓ: Els resultats que proporcionen les calculadores només es poden considerar com una ajuda ràpida i/o recomanació inicial i no substitueixen un estudi acústic, que té en consideració l'arquitectura, els materials, les aportacions de tots els altaveus segons la seva ubicació... Consulti amb nosaltres i l'assessorarem.
