OPTIMUS S.A. es la principal empresa española en los campos del diseño, fabricación y distribución de equipos de megafonía, alarma por voz e intercomunicación.


logo compact W500

SISTEMA DE MEGAFONÍA Y ALARMA POR VOZ CON CERTIFICACIÓN EN54

SegellEN54 w400

Adecuado tanto para sistemas centralizados como para sistemas distribuidos, escalables y modulares, para infraestructuras de cualquier tipo y tamaño, enlazados mediante la red de datos corporativa.

funciones y mercados diagrama equipos ejemplos software

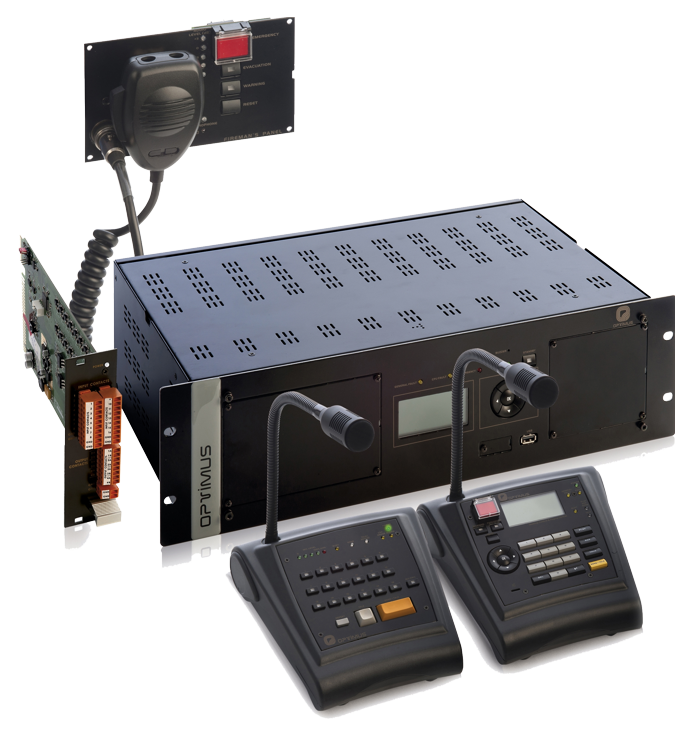

COMPACT OPTIMAX2 w700

FUNCIONES Y MERCADOS

FUNCIONES Y MERCADOS

aeropuerto

Avisos de alarma, pregrabados y en directo
Difusión de música

Gestión de zonas de altavoces.
Pupitres microfónicos conectados en bus o mediante la red de datos corporativa

Recepción 4 canales simultáneos de audio digital mediante conexión IP
Software de punto de avisos, para avisos en directo, pregrabados, notificación de alarmas…

Contactos para funciones de emergencia, activación de mensajes, control de zonas...
Salidas de audio con control individual de volumen

Supervisión del camino crítico: líneas de altavoces, amplificadores, tarjetas, alimentación, contactos, mensajes pregrabados…

Integración a través de PC (XML) e integración directa ( JSON, SNMP, API/DLL)
Recepción y transmisión de datos de control mediante conexión IP

Compatible con el protocolo SIP
Sistemas enlazables mediante red corporativa y accesibles desde puntos IP (micrófonos, teléfonos SIP...)

Doble conexión Ethernet (Layer 2 y 3) y doble entrada de alimentación para instalaciones con redundancia
Funcionamiento a través de Internet mediante VPN

Arrow
Arrow
PlayPause
Aeropuertos
Slider

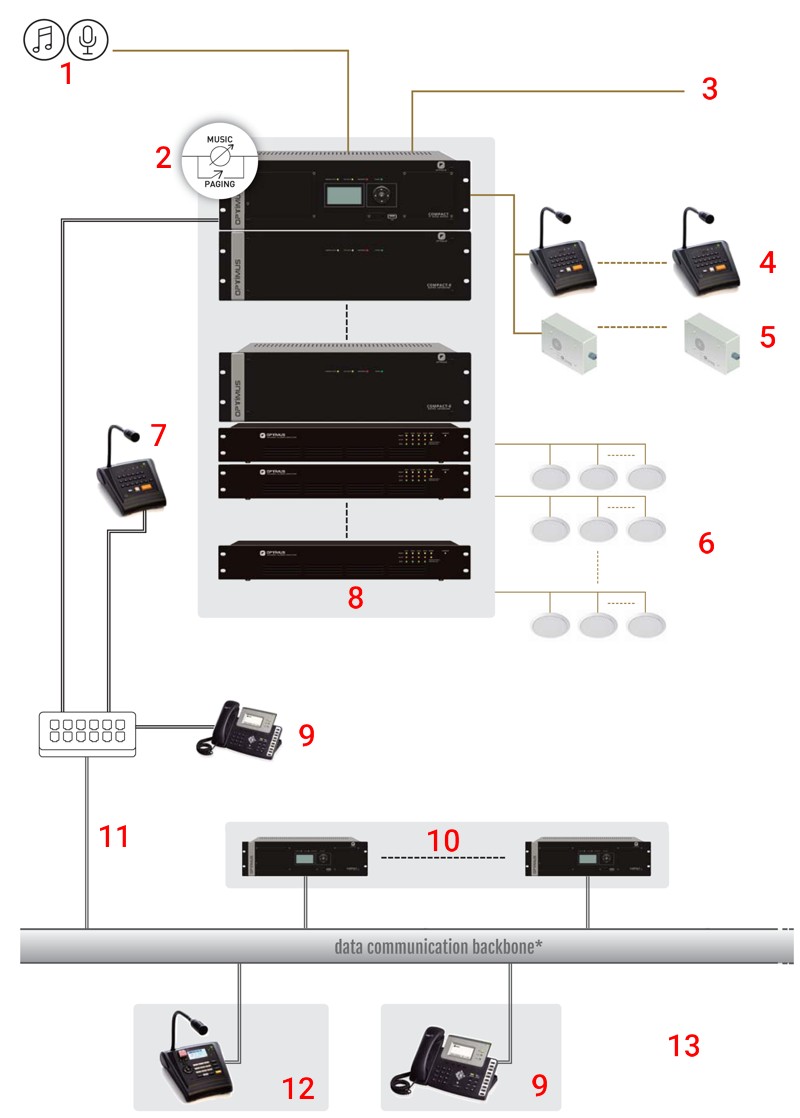

DIAGRAMA

DIAGRAMA

EsquemaCompact
  1. Entrada USB frontal, 2 entradas de audio + 16 opcionales
  2. Control de volumen y de avisos incluido en cada unidad
  3. Conexión con el sistema contraincendios (FAS: Fire Alarm System), mediante contactos de entrada y salida para activar mensajes a las zonas adecuadas.
  4. Hasta 16 pupitres microfónicos analógicos
  5. Hasta 16 sondas de ruido
  6. Un equipo COMPACT completo dispone de 108 espacios para alojar cartas con las siguientes posibilidades:
    1. Control individual de volumen tanto de música como de alarma: hasta 216 zonas.
    2. Control individual de volumen de música y control general de volumen de alarma: hasta 352 zonas.
    3. Control general de volumen tanto de música como de alarma: hasta 642 zonas.
  7. Hasta 4 pupitres micrófonicos IP locales
  8. COMPACT nº 1: 1 principal + 10 secundarias
  9. Telefonía SIP
  10. Hasta 20 centrales principales COMPACT accesibles desde los puntos de control IP globales
  11. Cuatro canales de audio IP para los puntos de llamada locales o globales (pupitres microfónicos) y para los mensajes pregrabados.
  12. Hasta 4 pupitres micrófonicos IP globales
  13. Audio sobre IP (AoIP) Red Ethernet o IP a través de capa de nivel 2 o capa de nivel 3

EQUIPOS

EQUIPOS

Matriz de audio (unidad principal) sin tarjetas, con conexión IP

+info

Unidad de ampliación para matriz de audio COMPACT, sin tarjetas

+info

Interfaz-matriz de audio con dos entradas y dos salidas, no ampliable, conexión IP

+info

Interfaz-matriz de audio con cuatro salidas, no ampliable, conexión IP

+info

Tarjeta de dos entradas de audio para fuentes de sonido

+info

Tarjeta de dos entradas de audio con prioridad (contacto/VOX)

+info

Tarjeta de dos salidas de audio con supervisión

+info

Tarjeta para subdivisión de zonas de altavoces (6) con control general de volumen

+info

Tarjeta para subdivisión de zonas de altavoces con control individual de volumen

+info

Tarjeta con 16 contactos de entrada y 4 contactos de salida

+info

Micrófono de emergencia (bomberos) para montar en frontal de la matriz de audio

+info

Pupitre microfónico de emergencia con teclado y display, conexión Ethernet, control local o global

+info

Panel remoto para emergencia (bomberos) con micrófono

+info

Pupitre microfónico de 18 zonas, conexión bus hasta 16 unidades

+info

Pupitre microfónico de 18 zonas, conexión Ethernet

+info

Etapa de potencia 2 x 500 W, línea de 100 V, clase D

+info

Etapa de potencia 4 x 500 W, línea de 100 V, clase D

+info

Fuente de alimentación y conmutador de alimentación de emergencia (2u)

+info

Altavoces OPTIMUS certificados EN54-24

+info

EJEMPLOS

EJEMPLOS

1
8 zonas de altavoces
4000W: 500 W de potencia cada zona
Pupitre microfónico en red (remoto)
Ajuste individual de volumen de avisos
Ajuste individual de volumen de música

2
12 zonas de altavoces
500 W de potencia en total
Pupitre microfónico en red (local)
Ajuste general de volumen de avisos
Ajuste general de volumen de música
Etapa de música/backup
3
12 zonas de altavoces
1000W: 500 W de potencia cada 6 zonas
Micrófono de emergencia
Ajuste general de volumen de avisos (cada 6 zonas)
Ajuste general de volumen de música (cada 6 zonas)
Etapa de backup única
4
32 zonas de altavoces
1000W: 500 W de potencia cada 16 zonas
Pupitre microfónico en red (remoto)
Pupitre microfónico en red (local)
Ajuste general de volumen de avisos (cada 16 zonas)
Ajuste individual de volumen de música
Etapa de música/backup
5
8 zonas de altavoces modo A+B
500 W de potencia
Pupitre microfónico en red (remoto)
Micrófono de emergencia
Ajuste general de volumen de avisos
Ajuste individual de volumen de música
Etapa de música/backup
6
68 zonas de altavoces
4000 W de potencia en total
Pupitre microfónico en red (local)
Chasis de ampliación COMPACT-E
32 zonas vía 2 x UMX-2SB
36 zonas vía 6 x UMX-2SA
Etapas de potencia de backup


SOFTWARE

SOFTWARE

Arrow
Arrow
Shadow

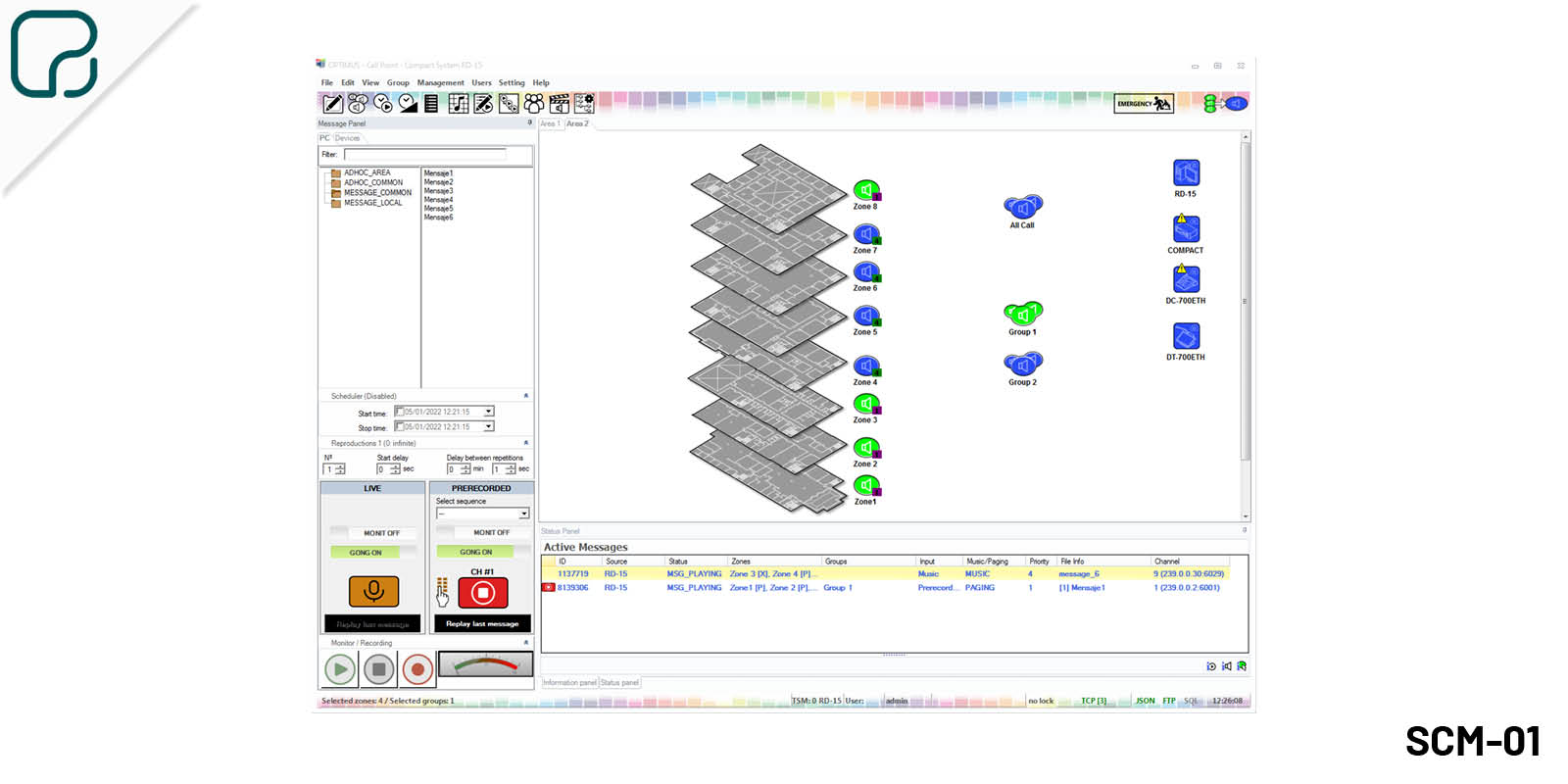

SCM-01
Software de configuración y control CALL POINT

SCIN-01
Software de integración

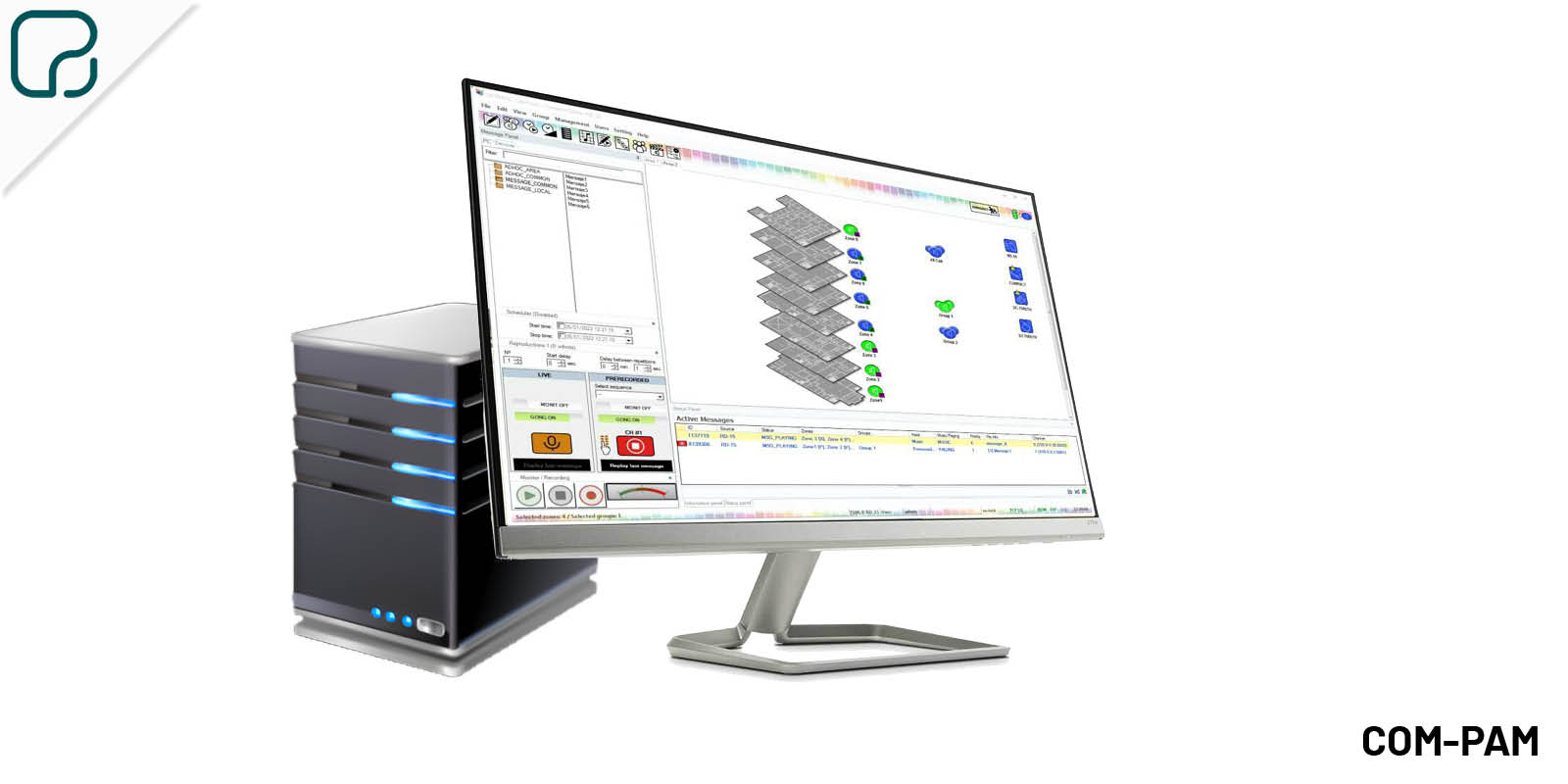

COM-PAM
Servidor de megafonía 24/7

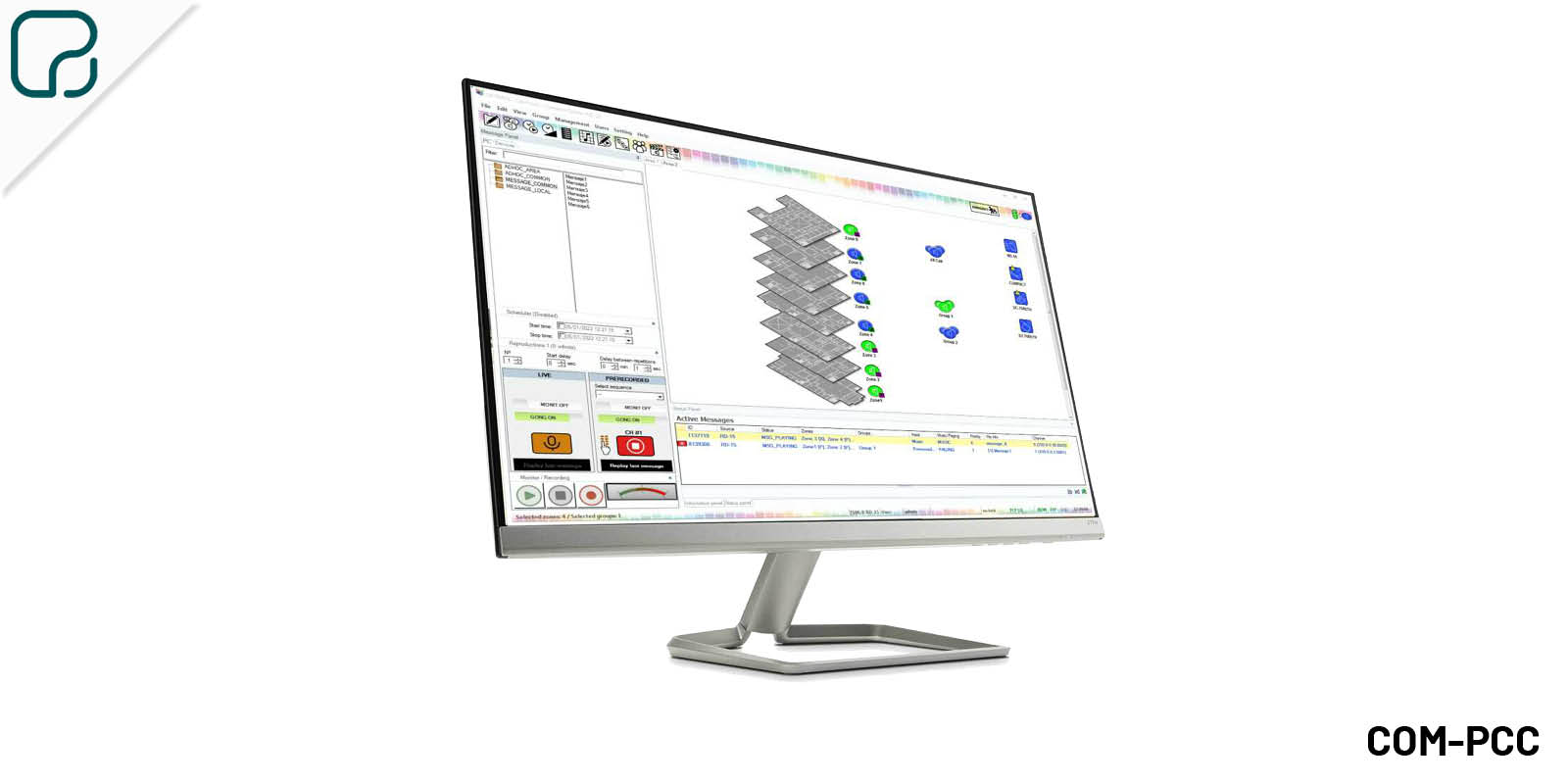

COM-PCC
Ordenador de control de megafonía
